让宝佳联昕告诉您板牙的使用方法

[2016-10-14 11:10:29]

        用圆片板牙加工螺纹时,呈半切削半挤压状态。板牙的内径和中径为切削部分,尤其是板牙内径要承受较大的切削力,因此必须具和切削能力考虑到板牙切削出的螺钉与螺孔配合时应有一定的间隙,并考虑到磨损量,故设计板牙时,应使内径和中径, 小于螺纹内径、中径的标称尺寸。

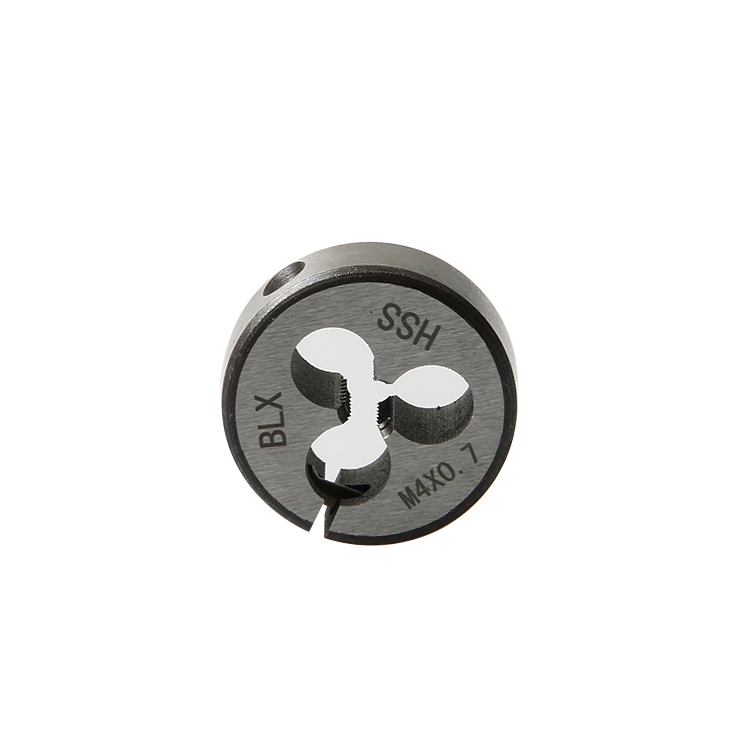

板牙


        jmMO.8 的螺纹内径D 内= 0.584毫米,板牙的内径D板内= 0.55毫米,M0. 8的螺纹中径D中=0.67毫米,板牙的中径应为D板中m .x = 0.67 毫米,一般确定在0.6 6 一 0.67 毫米.在实际生产中,板牙由于中径磨损造成报废的情况很少,所以在设计时对中径的磨损量可考虑得小些。


        但如果中径过小,则螺纹的推压力就会增大,所以板牙的中径不宜设计过小。螺纹的外径是通过切削时金属在板牙的挤压作用下塑性变形而得到。为了不使金属发生阻塞致使工件折断,板牙的外径不应参加工作,它与被切削之间要留有间隙。如切削M0.8 螺纹,板牙外径最小为0.8毫米,一般外径要加大0 一 02^0.03毫米。
